Weycor
AR 420
Radlader
| Einsatzgewicht | 5300 kg |
| Motorleistung | 55,4 / 75,3 (kW / PS) |
| Volumen | 0,9 -1,3 m³ |
| Max. Kipplast (gerade) Schaufel | 4018 kg |

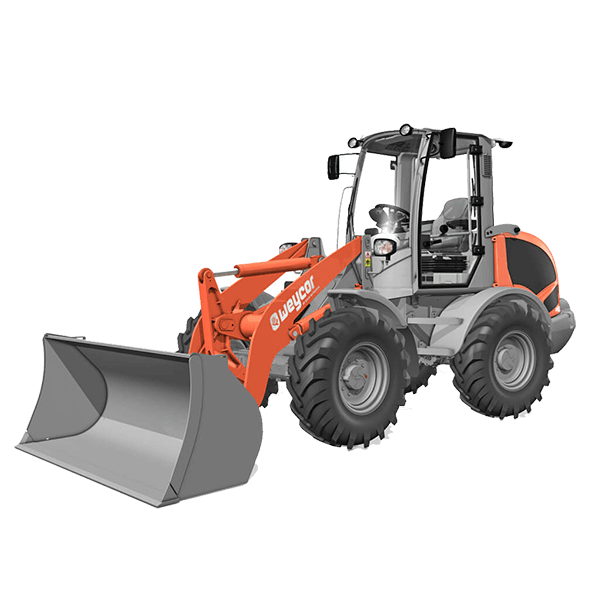

Der Weycor Radlader AR 420
Der Kräftige Radlager für Bau-Hauptgewebe oder Tief- und Strassenbau
Beschreibung
Er gehört zu unserer Leistungsklasse L und überzeugt vor allem bei schweren Arbeiten. Besonders im Bau-Hauptgewerbe, im Garten- und Landschaftsbau, für den kommunalen Einsatz sowie für den Tief- und Straßenbau ist der weycor Radlader eine gute Wahl. Der Ar 420 ist mehr als die Summe seiner Teile – er ist gelebte Leidenschaft. Lassen Sie sich neben einem Dienstgewicht von 5,3 t, einer Motorleistung von 55,4 kW(1) (75,3 PS) und einem Schaufelinhalt von 0,9 bis 1,3 m³ noch von vielen weiteren Details des weycor Ar 420 überzeugen.
Besondere Eigenschaften
Einen weycor Radlader kann man auf drei Arten bewegen:
Im Arbeitsgang von 0 bis 6,5 km/h, im Straßengang mit bis zu 20 km/h oder auch im Schnellgang mit bis zu 40 km/h. Dabei sind 1. und 2. hydraulischer Gang sowie Vorwärts- / Rückwärtsfahrt unter Last schaltbar. Die Schaltung zwischen der Vorwärts-/ Rückwärtsfahrt und der Fahrstufen erfolgt über den weycor Joystick. Die Steuerung des Fahrantriebs wird über das Fahrpedal und das separate Inchpedal zur optimalen Verteilung der hydraulischen Leistung auf Schub- und Hubkräfte geregelt.

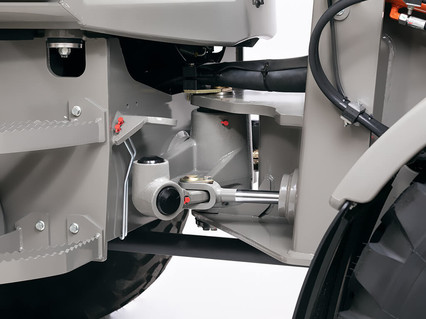

In weycor Radladern verwenden wir fast ausschließlich robuste, wartungsarme Knickpendelgelenke in Verbindung mit Starrachsen. Diese sorgen mit einer Pendelung von ±12° im Hinterwagen und einem beidseitigen Knickwinkel von 40° für hervorragende Geländegängigkeit, bodenschonendes Fahren und extreme Wendigkeit. Durch den tief liegenden Schwerpunkt haben weycor Radlader auch unter extremen Bedingungen eine hohe Kippstabilität.

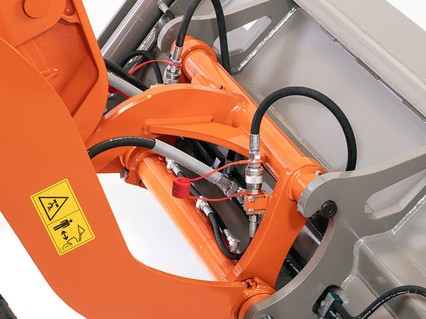

Mit der hydraulischen Schnellwechseleinrichtung wird der Radlader zum Alleskönner und gestattet den sekundenschnellen Wechsel von Anbauwerkzeugen.
Mit der bewährten weycor Kinematik sind hohe Reißkräften und exzellente Hubhöhen gegeben Die nach oben verjüngte Ladeschwinge bietet dabei für beste Sicht auf das Anbauwerkzeug.

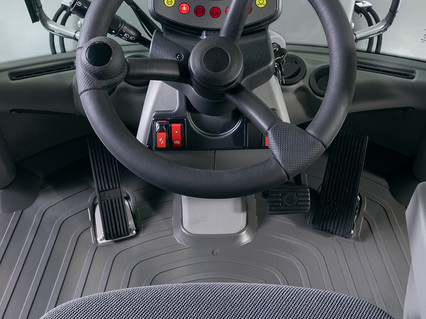

Als einziger Hersteller bieten wir unsere weycor Radlader mit einem separaten Inchpedal an.
Anders als beim kombinierten Brems-/Inchpedal ist hier die Gefahr, gegen die Betriebsbremse zu fahren, ausgeschaltet. Ein großzügig bemessener Inchbereich ermöglicht die feinfühlige Verteilung der Schub- und Hubkräfte. Das Resultat: weniger Verschleiß und Kraftstoffverbrauch.

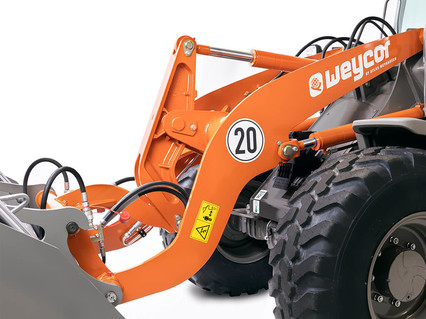

Die weycor Z-Kinematik zeichnet sich durch hohe Reißkräfte und exzellente Hubhöhen aus.
Die sehr gute Parallelführung bietet optimale Voraussetzungen für den Einsatz von Palettengabeln. Die zum Vorderwagen verjüngte Ladeschwinge ermöglicht die beste Sicht auf das Anbauwerkzeug.

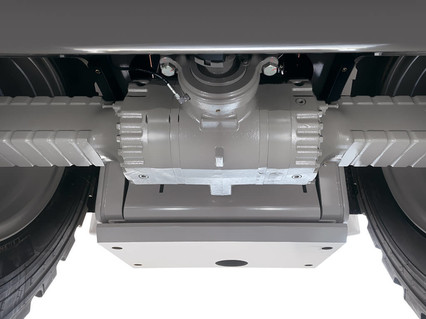

Die Federspeicher- oder Negativbremse ist bei weycor Radladern ein geschlossenes Bremssystem (Ölbadlamellenbremse).
Sie hält den Radlader bei aktivierter Brems- oder Inchfunktion am Hang sicher auf Position und blockiert bei Motorstillstand automatisch alle vier Räder. Die Lamellenbremse läuft im Ölbad und ist dadurch besonders wartungs- und verschleißarm.

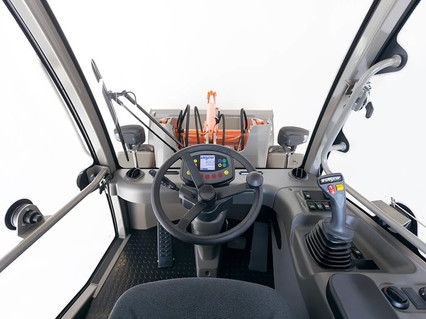

Sicheres, ermüdungsfreies Arbeiten durch exzellente Rundumsicht, übersichtlich angeordnete Armaturen und ergonomische Gestaltung.
Schnelle, leichte Wartung und Pflege durch zentral zusammengefasste, gut zugängliche Servicepunkte.

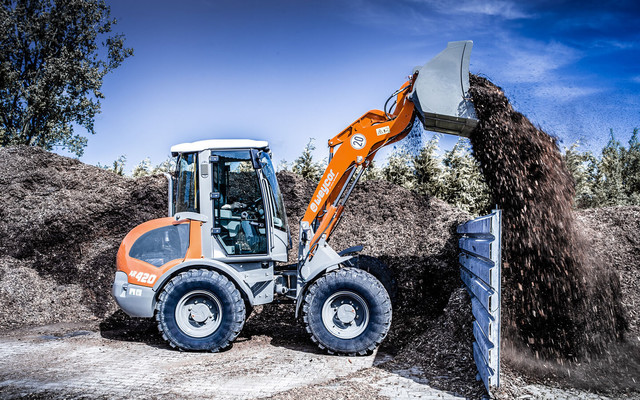

Einsatzvideo Weycor Radlader Ar420
| Einsatzgewicht | 5300 kg |

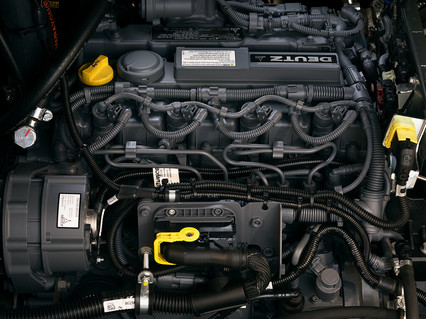

| Motor | Deutz TD 2.9 L4 |
| Zylinder | 4 |
| Motorleistung | 55,4 / 75,3 (kW / PS) |
| Emmissionsklasse | EUR V |
| Nachbehandlungssystem | DOC + DPF |
| Kraftstoff | Diesel |
| Nutzlast | 2.269 (80% PG) kg |
| Volumen | 0,9 -1,3 m³ |
| Max. Kipplast (gerade) Schaufel | 4018 kg |
| Ausschütthöhe | 3176 |
| Stapelhöhe | 2975 |
| Breite | 1870 mm |
| Abmessungen (L/B/H) | 5250 / 1870 / 2689 mm |
Serienausstattung
Fahrantrieb
- Grenzlastregulierter hydrostatischer Fahrantrieb mit Druckabschneidung und geschlossenem Kreislauf, auf alle 4 Räder wirkend
- Fahrbereiche gültig für die Standardbereifung:
Arbeitsgang 0– 6,5 km/h
Straßengang 0– 20 km/h
Schnellgang optional 0– 40 km/h - 1. und 2. hydraulischer Gang unter Last schaltbar, Vorwärts-/
Rückwärtsfahrt unter Last schaltbar - Betätigung Vorwärts-/ Rückwärtsfahrt und Fahrstufen über weycor Joystick.
- Steuerung des Fahrantriebs durch Fahrpedal und separates Inchpedal zur optimalen Verteilung der hydraulischen Leistung auf Schub- und Hubkräfte
Bremsen
- Betriebsbremse: Ölbad-Lamellenbremse, auf alle 4 Räder wirkend
- Zusätzliche Bremsfunktion, über Inchpedal und hydrostatischen Fahrantrieb auf alle 4 Räder wirkend
- Feststellbremse: Negativbremse in Federspeicherausführung, auf alle 4 Räder wirkend. Bei Motorstillstand wird die Federspeicherbremse automatisch aktiviert
Achsen
- Starrachsen mit Planetenuntersetzung in den Radnaben, elektrisch zuschaltbare 100%-Differentialsperre in Vorder- und Hinterachse
Lenkung
- Vollhydraulische zentrale Knickpendellenkung
- Vorder- und Hinterräder laufen in einer Spur
- Knickwinkel beidseitig 40°, Pendelung ±12° im Hinterwagen
- Lenkhydraulikbetriebsdruck 175 bar
- Notlenkeigenschaft
Bereifung
- 12.5-20 mpt– Vielzweckreifen für Sand und Kiesböden, Forstboden, Straßen und Wege
Hydraulik
- Zahnradpumpe für Lade- und Lenkhydraulik
- Prioritätsventil bevorzugt die Lenkung
- Lastunabhängige Senkbremse
- 3. Steuerkreis (swe)
- Ladehydraulik hydraulisch vorgesteuert, betätigt über weycor Joystick, inkl. einrastbarer Schwimmstellung
- Betriebsdruck 235 bar, Fördermenge 62 l/min
- Optional Ladehydraulik elektrisch vorgesteuert
Ladeeinrichtung
- Kraftvolle und robuste Z-Kinematik mit hoher Reißkraft
- Hydraulische Schnellwechseleinrichtung
- Bedienung aller Funktionen über weycor Joystick
- Parallelführung bei Palettengabelbetrieb
- Automatische Schaufelrückführung in Grabstellung
- Verriegelung für Straßenfahrt gem. Stvzo
Weitere Serienausstattung
- Außenrückspiegel klappbar
- Beheizbare Heckscheibe
- Beidseitiger bequemer Einstieg
- Einhebelbedienung über weycor Joystick
- Fahrbereichsanzeige, Vorwärts-/Rückwärtsfahrt
- Fahrzeugbeleuchtung gem. StVZO
- Individuell verstellbarer Fahrersitz mit positionierbarer
- rechter Armlehne
- Wasserheizung mit Wärmetauscher und 4-Stufengebläse
- Regulierbare Frontscheibenbelüftung
- Schallisolierte rops-Kabine
- Parallel Scheibenwisch- und -waschanlage vorne und hinten
- Sonnenblende, Kleiderhaken, Innenleuchte, Stauraum
- Stufenlos verstellbare Lenksäule
- Wärmeschutzisolierte Panoramaverglasung
- Warnleuchten für Motoröldruck, Motorüberhitzung, Hydrauliköltemperatur, Batterieladung, Feststellbremse und Luftfilterüberwachung
- Zentrales Armaturenbrett mit Anzeigen für Vorglühen, Motortemperatur, Kraftstoffvorrat und Betriebsstundenzähler
- weycor Joystick mit Rändelrad und Schiebeschalter
Sonderausstattung
- 4. Steuerkreis vorne oder hinten
- Hubarmdämpfung
- Langsamfahreinrichtung
- Schnellläufer 40 km/h
- Verlängertes Hubwerk
- Lastbruchsicherungen
- Anhängerkupplung
- Batteriehauptschalter
- Sonderlackierungen und Sonderöle
- Korrosionsschutz für den Salzeinsatz
- weycor-Diagnosesystem (ads) zur Überwachung der
- Maschinenparameter mit integrierter elektronischer Wegfahrsperre
- Rundumleuchte
- Wegfahrsperre mit Codierstift
- Beheizbare und luftgefederte Fahrersitze
- Klimaanlage, Standheizung
- Radioausstattung
- Schiebefenster für Tür rechts und links
Sonderbereifung
- 400/70 R20 xmcl– Radladerreifen für Lehm,Sand, Kies, Acker und Grünland, befestigte Straßen
- 405/70 R20 EM – Baumaschinenbereifung für Lehm, Sand, Kies,Asphalt, Straßen, GaLa-Bau
