Weycor
AR 560
Radlader
| Einsatzgewicht | 8250 kg |
| Motorleistung | 95 / 129 (kW / PS) |
| Volumen | 1,6 - 2,2 m³ |
| Max. Kipplast (gerade) Schaufel | 6490 kg |

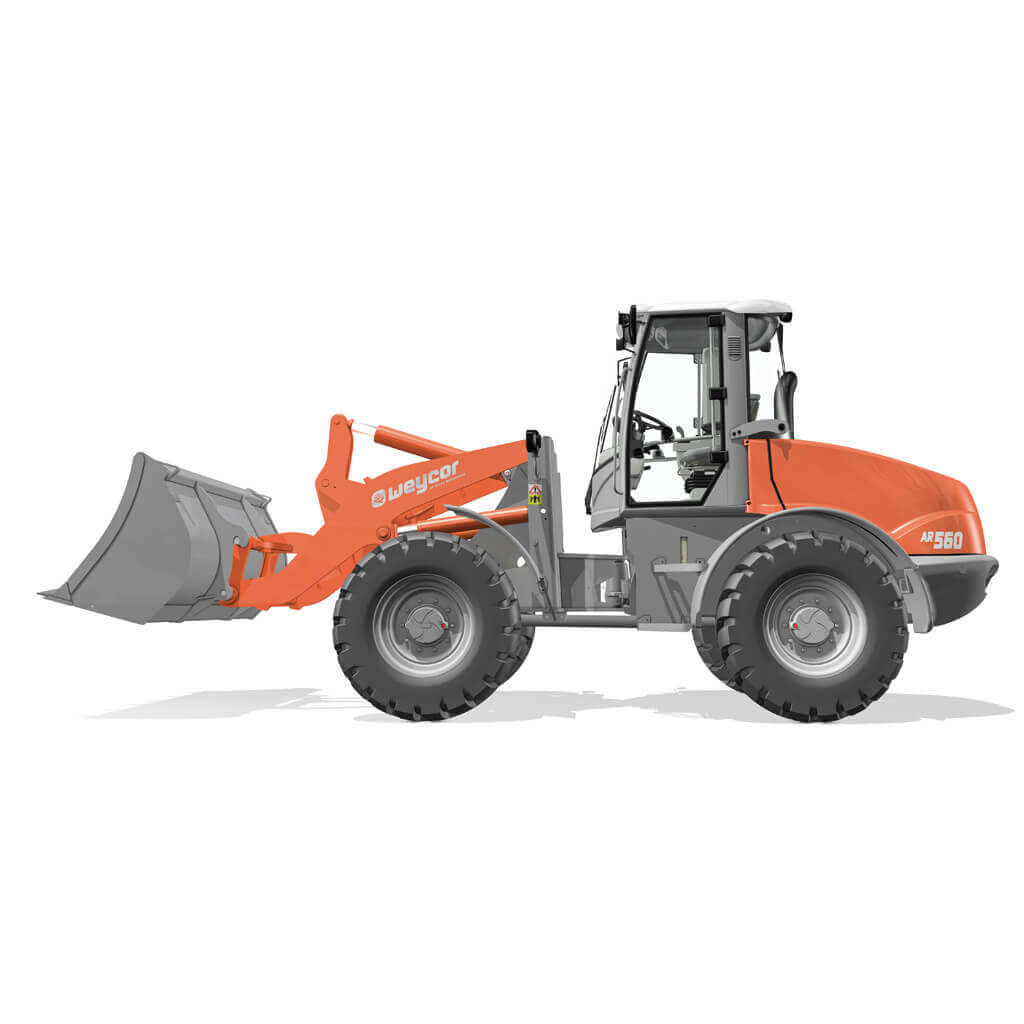

Der Weycor Radlader AR 560
Der Alleskönner unter den weycor-Radladern
Beschreibung
Erist einer unserer Alleskönner. Ob in der Landwirtschaft, im Recycling oder im Bauhauptgewerbe – der Radlader AR 560 macht überall eine gute Figur.Mit einem Dienstgewicht von 8,25 t, einer Motorleistung von 95 kW(1) (129 PS) und einem Schaufelinhalt von 1,6 bis 2,2 m³ ist der AR 560 der größte Radlader in unserer Leistungsklasse XL.
Besondere Eigenschaften
Einen weycor Radlader kann man auf drei Arten bewegen: im Arbeitsgang von 0 bis 6,5 km/h, im Straßengang mit bis zu 20 km/h oder auch im Schnellgang mit bis zu 40 km/h. Dabei sind 1. und 2. hydraulischer Gang sowie Vorwärts- / Rückwärtsfahrt unter Last schaltbar. Die Schaltung zwischen der Vorwärts-/ Rückwärtsfahrt und der Fahrstufen erfolgt über den weycor Joystick. Die Steuerung des Fahrantriebs wird über das Fahrpedal und das separate Inchpedal zur optimalen Verteilung der hydraulischen Leistung auf Schub- und Hubkräfte geregelt.
Mit der hydraulischen Schnellwechseleinrichtung wird der Radlader zum Alleskönner und gestattet den sekundenschnellen Wechsel von Anbauwerkzeugen. Mit der bewährten weycor Kinematik sind hohe Reißkräften und exzellente Hubhöhen gegeben Die nach oben verjüngte Ladeschwinge bietet dabei für beste Sicht auf das Anbauwerkzeug.
Als einziger Hersteller bieten wir unsere weycor Radlader mit einem separaten Inchpedal an. Anders als beim kombinierten Brems-/Inchpedal ist hier die Gefahr, gegen die Betriebsbremse zu fahren, ausgeschaltet. Ein großzügig bemessener Inchbereich ermöglicht die feinfühlige Verteilung der Schub- und Hubkräfte. Das Resultat: weniger Verschleiß und Kraftstoffverbrauch.
Die weycor Z-Kinematik zeichnet sich durch hohe Reißkräfte und exzellente Hubhöhen aus. Die sehr gute Parallelführung bietet optimale Voraussetzungen für den Einsatz von Palettengabeln. Die zum Vorderwagen verjüngte Ladeschwinge ermöglicht die beste Sicht auf das Anbauwerkzeug.
Die Federspeicher- oder Negativbremse ist bei weycor Radladern ein geschlossenes Bremssystem (Ölbadlamellenbremse) und hält den Radlader bei aktivierter Brems- oder Inchfunktion am Hang sicher auf Position und blockiert bei Motorstillstand automatisch alle vier Räder. Die Lamellenbremse läuft im Ölbad und ist dadurch besonders wartungs- und verschleißarm.
Sicheres, ermüdungsfreies Arbeiten durch exzellente Rundumsicht, übersichtlich angeordnete Armaturen und ergonomische Gestaltung.
Schnelle, leichte Wartung und Pflege durch zentral zusammengefasste, gut zugängliche Servicepunkte.
Einsatzvideo Weycor Radlader Ar560
| Einsatzgewicht | 8250 kg |
| Motor | TCD 3.6 L4 |
| Zylinder | 4 |
| Motorleistung | 95 / 129 (kW / PS) |
| Kraftstoff | Diesel |
| Nutzlast | 3812 (80% PG) kg |
| Volumen | 1,6 - 2,2 m³ |
| Max. Kipplast (gerade) Schaufel | 6490 kg |
| Ausschütthöhe | 3630 |
| Breite | 2180 mm |
| Abmessungen (L/B/H) | 6230 / 2180 / 2932 mm |
Serienausstattung
Fahrantrieb
- Grenzlastregulierter hydrostatischer Fahrantrieb mit Druckabschneidung und geschlossenem Kreislauf, auf alle 4 Räder wirkend
- Fahrbereiche gültig für die Standardbereifung:
Arbeitsgang 0– 6,5 km/h
Straßengang 0– 20 km/h
Schnellgang optional 0– 40 km/h - 1. und 2. hydraulischer Gang unter Last schaltbar, Vorwärts-/ Rückwärtsfahrt unter Last schaltbar
- Betätigung Vorwärts-/ Rückwärtsfahrt und Fahrstufen über weycor Joystick
- Steuerung des Fahrantriebs durch Fahrpedal und separates Inchpedal zur optimalen Verteilung der hydraulischen Leistung auf Schub- und Hubkräfte
Bremsen
- Betriebsbremse: Ölbad-Lamellenbremse, auf alle 4 Räder wirkend
- Zusätzliche Bremsfunktion, über Inchpedal und hydrostatischen Fahrantrieb auf alle 4 Räder wirkend
- Feststellbremse: Negativbremse in Federspeicherausführung, auf alle 4 Räder wirkend. Bei Motorstillstand wird die Federspeicherbremse automatisch aktiviert
Achsen
- Starrachsen mit Planetenuntersetzung in den Radnaben, elektrisch zuschaltbare 100%-Differentialsperre in Vorder- und Hinterachse
Lenkung
- Vollhydraulische zentrale Knickpendellenkung
- Vorder- und Hinterräder laufen in einer Spur
- Knickwinkel beidseitig 40°, Pendelung ±12° im Hinterwagen
- Lenkhydraulikbetriebsdruck 175 bar
- Notlenkeigenschaft
Bereifung
- 15.5-25 EM – Baumaschinenbereifung für Einsatz auf relativ weichem Boden mit hoher Traktion und guter Selbstreinigung
Hydraulik
- Zahnradpumpe für Lade- und Lenkhydraulik
- Prioritätsventil bevorzugt die Lenkung
- Lastenabhängige Senkbremse
- 3. Steuerkreis serienmäßig
- Ladehydraulik hydraulisch vorgesteuert, betätigt über weycor Joystick, inkl. einrastbarer Schwimmstellung
- Betriebsdruck 250 bar, Fördermenge 123 l/min
Ladeeinrichtung
- Kraftvolle und robuste Z-Kinematik mit hoher Reißkraft
- Hydraulische Schnellwechseleinrichtung
- Bedienung aller Funktionen über weycor Joystick
- Parallelführung bei Palettengabelbetrieb
- Automatische Schaufelrückführung in Grabstellung
- Automatische Mittenstellung
- Verriegelung für Straßenfahrt gem. StVZO
Weitere Serienausstattung
- Außenrückspiegel klappbar
- Beheizbare Heckscheibe
- Beidseitiger bequemer Einstieg
- Einhebelbedienung über weycor Joystick
- Fahrbereichsanzeige, Vorwärts-/Rückwärtsfahrt
- Fahrzeugbeleuchtung gem. StVZO
- Individuell verstellbarer Fahrersitz mit positionierbarer rechter Armlehne
- Wasserheizung mit Wärmetauscher und 4-Stufengebläse
- Regulierbare Frontscheibenbelüftung
- Schallisolierte ROPS-Kabine
- Parallel Scheibenwisch- und -waschanlage vorne und hinten
- Sonnenblende, Kleiderhaken, Innenleuchte, Stauraum
- Stufenlos verstellbare Lenksäule
- Wärmeschutzisolierte Panoramaverglasung
- Warnleuchten für Motoröldruck, Motorüberhitzung, Hydrauliköltemperatur, Batterieladung, Feststellbremse und Luftfilterüberwachung
- Zentrales Armaturenbrett mit Anzeigen für Vorglühen, Motortemperatur, Kraftstoffvorrat und Betriebsstundenzähler
- weycor Diagnosesystem (ads) zur Überwachung der Maschinenparameter mit integrierter elektronischer Wegfahrsperre
- weycor Joystick mit Rändelrad und Schiebeschalter
Sonderausstattung
- Hubarmdämpfung
- Langsamfahreinrichtung
- Endlagendämpfung für Arbeitszylinder
- Anhängerkupplung
- Schnellläufer 40 km/h
- Batteriehauptschalter
- Korrosionsschutz für den Salzeinsatz
- Sonderlackierungen und Sonderöle
- Arbeitsscheinwerfer vorne und hinten
- Rundumleuchte
- Wegfahrsperre mit Codierstift
- Beheizbare und luftgefederte Fahrersitze
- Radioausstattung
- Schiebefenster für Tür rechts und links
- LED-Arbeitsscheinwerfer
- DPF
- Rückfahrwarnsummer
- Steckdose 2-polig
- Steckdose 13-polig
- Schaufelstandsanzeige
Sonderbereifung
- 460/70 R24 xmlc– Baumaschinenreifen für Lehm, Sand, Kies, Acker und Grünland, befestigte Straßen
- 455/70 R24 spt 9 – Baumaschinenbereifung für Lehm, Sand, Kies, befestigte Straßen, Garten- und Landschaftsbau
