Kramer
3507
Teleskoplader
| Einsatzgewicht | 6170 kg |
| Motorleistung | 100 / 136 (kW / PS) |
| Nutzlast | 3500 kg |
| Stapelhöhe | 7000 |

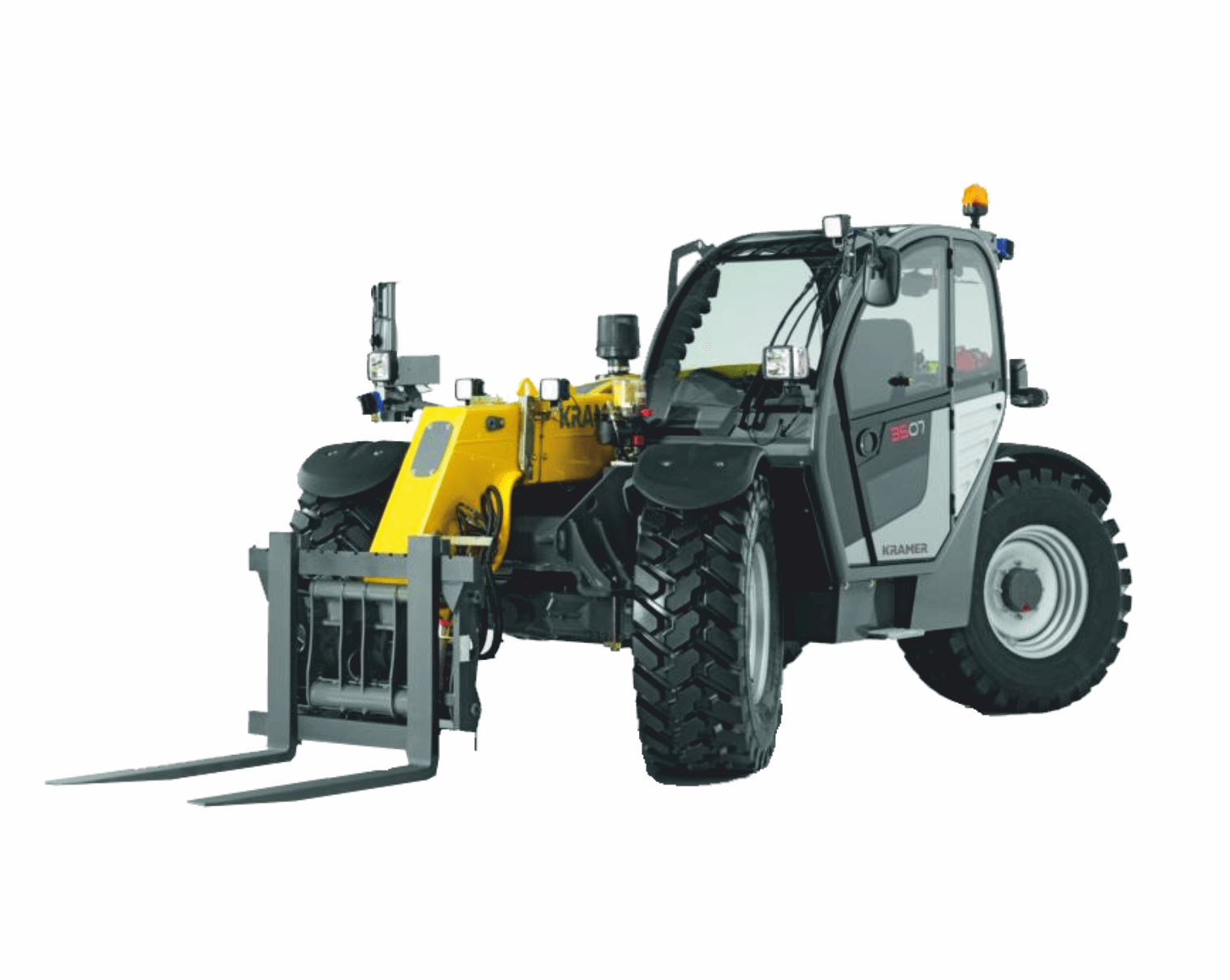

Der Kramer Teleskoplader 3507
Starke Leistung in kompaktem Format
Beschreibung

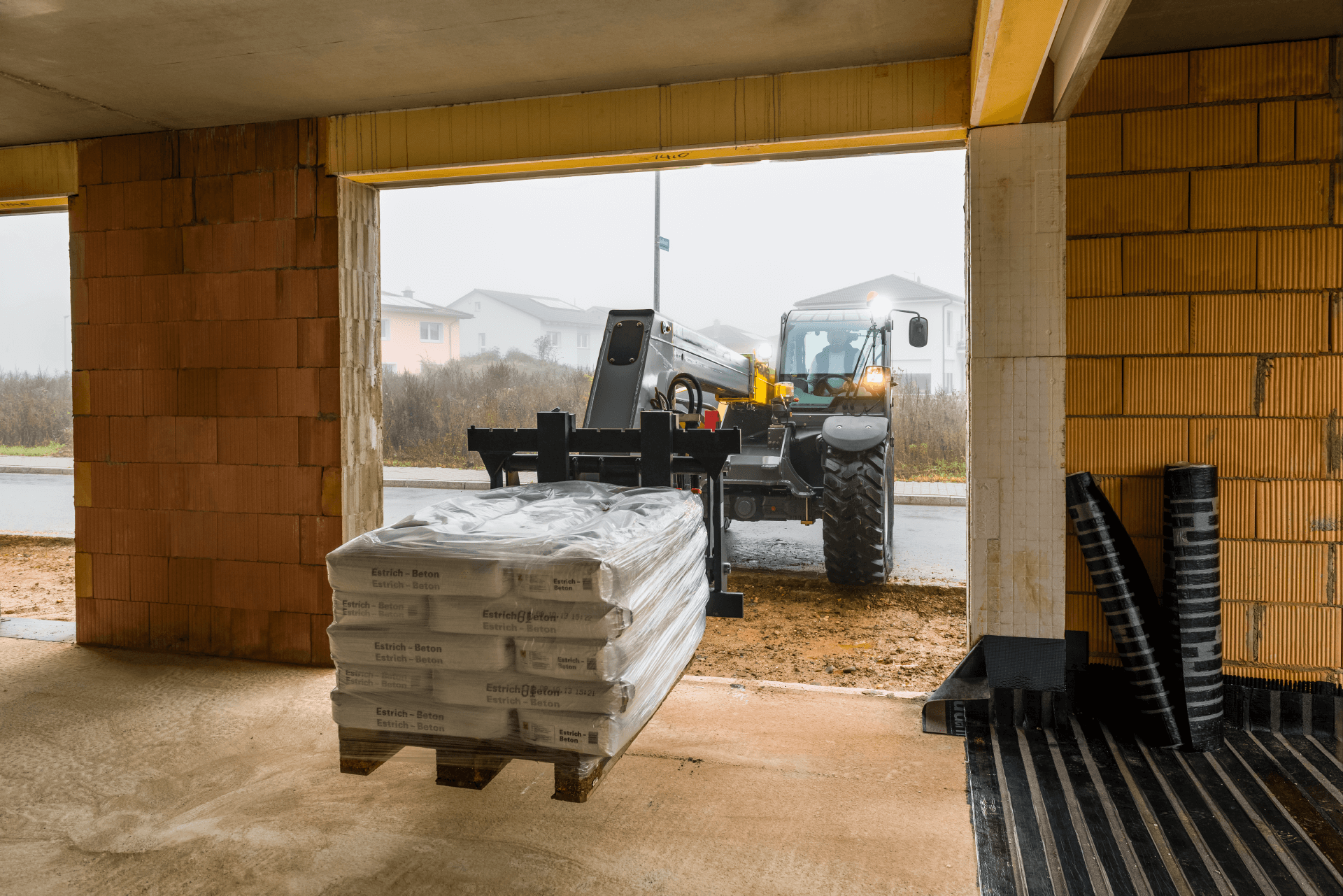

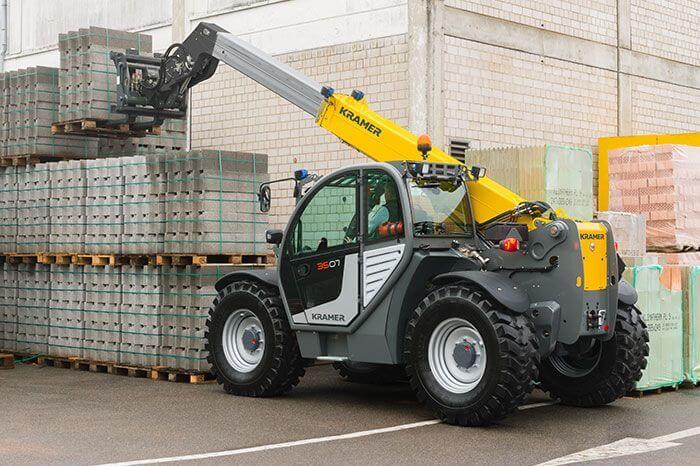

Der Kramer Teleskoplader 3507 ist der ideale Teleskoplader für vielfältige Einsätze. Der Teleskoplader ist kompakt gebaut, hat eine niedrige Bauhöhe und einen kleinen Wenderadius. Trotz seiner Maße ist er dank der Stapelhöhe von 7,0 m und den 3,5 t Nutzlast unterschiedlich einsetzbar. Für maximale Wirtschaftlichkeit sorgen beim Teleskoplader 3507 der stufenlose Fahrantrieb bis maximal 40km/h, die 140l/min Load Sensing Arbeitshydraulik und intelligente Fahrassistenzsysteme. Außerdem sorgt die ergonomische und funktionale Kabine für stressfreies Arbeiten.
Highlights
- Motor: Leistungsstarker Deutz Motor der EU Abgasstufe V mit einer Maximalleistung von 100 kW (136PS) und einer weit öffnenden Motorhaube für einfache Wartung
- Überladehöhe: Die teleskopierbare Ladeanlage ermöglicht eine Stapelhöhe von 7,0 m
- Modernes Bedienkonzept: 7“-LCD-Display, All-In-One Joystick und Jog Dial Bedienelement sorgen für einfache Maschinensteuerung
- Sichtverhältnisse: Der optimale Aufbau der Ladeanlage sorgt für beste Sicht auf die Anbaugeräte und die Schnellwechselplatte
- Rundumsicht: Optionale Kabinenerhöhung um ca. 18 cm mit außenliegendem FOPS-Gitter. Die Längsstreben neigen sich gemäß des Sichtfeldes vom Fahrer nach außen
Besondere Eigenschaften
- Hervorragende Rundumsicht durch große Glasflächen und schmale Kabinenholme
- Panorama-Frontscheibe für eine optimale Sicht auf das Anbaugerät
- Schnelle Einarbeitung bei wechselnden Fahrern
- Erhöhte Sicherheit, da minimierte Verwechslungsgefahr von Schaltern
- Modellübergreifendes Bedienkonzept für einfache Handhabung des Fuhrparks
- Einfacher Zugang zum Motorraum durch die weitöffnende Motorhaube
- Optimale Erreichbarkeit aller wichtigen Komponenten zur Kontrolle der Füllstände
- Schnelle Umsetzung von Servicearbeiten durch stehend montierte Filter und zusätzliche Wartungsöffnungen
- Relevante Maschinendaten auf einen Blick auf dem Display zusammengefasst
- Bedienung und Einstellung der Maschinenparameter einfach und intuitiv über das Jog-Dial
- Jog-Dial Bedienung während der Fahrt möglich
- Entlastung des Fahrers durch teilautomatisierte Bewegung der Ladeanlage
- Erhöhte Sicherheit, da Vermeidung vom Kippen des Fahrzeugs in Längsrichtung
- Effizienzsteigerung durch Einstellung der Maschine auf die jeweiligen Arbeitsbedingungen
| Einsatzgewicht | 6170 kg |
| Motor | Deutz |
| Motorleistung | 100 / 136 (kW / PS) |
| Nachbehandlungssystem | DOC / DPF / SCR |
| Kraftstoff | Diesel |
| Arbeitsdruck | 260 bar |
| Ölmenge | 140 l/min |
| Nutzlast | 3500 kg |
| Ausschütthöhe | 6330 |
| Stapelhöhe | 7000 |
| Breite | 2285 mm |
| Abmessungen (L/B/H) | 4880 / 2285 / 2310 - 2490 mm |
Serienausstattung
Kabine
- rops/fops-geprüfte, schallisolierte, schwingungsgedämpfte Komfortkabine mit 360 Grad Rundumsicht und Color-Vollverglasung
- Scheibenwischer vorn und hinten mit Intervallschaltung vorn
- Blinker-Rückstellung
- Türschalter für Kabineninnenbeleuchtung
- Türe geteilt, Türoberteil 180° in zwei Positionen ausstellbar
- Heckscheibe aufstellbar
- Teleskopierbare und in der Neigung verstellbare Lenksäule
- Hängende Pedale und herausnehmbare Fußmatte
- Mechanisch gefederter Komfortfahrersitz Grammer msg85/721
- Elektronisch vorgesteuerter Multifunktions-Joystick mit integriertem Fahrtrichtungswahlschalter im Nachtdesign
- 7“ - lcd Farbdisplay zur Anzeige aller Fahrzeugfunktionen
- Jog Dial
- Farbig gekennzeichnete Schalter für Hydraulik-, Elektrik-, Fahr- und Sicherheitsfunktionen
- Heizung mit 3-stufigem Gebläse, 6 Luftauslassdüsen, 2 Defroster-Düsen
- 12 V - Steckdose
- Flaschenhalter
- Sonnenrollo
- 1 Halogen-Arbeitsscheinwerfer vorn, 1 Halogen-Arbeitsscheinwerfer hinten
- STVZO - Beleuchtung, automatischer Batterietrennschalter
Lenk- und Arbeitshydraulik
- 3. Steuerkreis und Teleskopfunktion mit proportionaler Ansteuerung
- Dauerfunktion 3.Steuerkreis über Kippschalter zuschaltbar
- Ölmenge für 3. Steuerkreis und alle optionalen Steuerkreise über Drehpotentiometer einstellbar
- Überlast- und Fahrerassistenzsystem "Smart-handling" der zweiten Generation (Schaufel-, Stapel- und Manueller Modus)
Motor
- Grobmaschiger Kombikühler für Motorwasser, Hydrauliköl und Ladeluft
- Weit öffnende Motorhaube, Schauglas für Hydrauliköl und Kühlwasser
Fahrantrieb und Achsen
- Stufenloses, hydrostatisches Getriebe mit auslastungsabhängiger, elektronischer Getriebesteuerung
Fahrzeugaufbau und Kinematik
- Verwindungssteifer Stahlrahmen in Kastenprofilbauweise
- Teleskoparm durch 13, von außen einstellbaren Gleitelementen geführt
- Endlagendämpfung in Teleskop-, Hub- und Kippzylinder
- Energieversorgung vorne (10-adrig)
Sonderausstattung
Kabine
- Rundumkennleuchte (gelb)
- Arbeitsscheinwerfer, 1 Stück zusätzlich vorne, 1 Stück zusätzlich hinten
- 2 Arbeitsscheinwerfer am TL-Arm seitlich (Aussenrohr)
- Rundumbeleuchtung (7 Arbeitsscheinwerfer zusätzlich - 1 x vorne, 1 x hinten, 1 x links, 2 x rechts, 2 x Aussenarm)
- Rundumbeleuchtung (8 Arbeistscheinwerfer LED)
- Luftgefederter Komfort-Fahrersitz
- Kabinenscheibe rechts und hinten beheizbar
- Aussenspiegel rechts elektrisch verstellbar inkl. Spiegelheizung mit Abschaltautomatik
- Innenspiegel inkl. Halterung für Mobiltelefon
- Klimaanlage
- Staufach belüftet (bei Klimaanlage gekühlt)
- Radiovorbereitung (Antenne, Lautsprecher)
- Radioanlage (Radio, Antenne, Lautsprecher)
- Kohlefilter für Kabinenluft
- Sichtkamera vorne rechts
- Rückfahrkamera
- Sichtkamera vorne rechts + Rückfahrkamera
Fahrantrieb
- Hydrostat 30 km/h
- Ecospeed 40 km/h (inkl. Smart Driving)
- Langsamfahreinrichtung und Handgas
Anhängekupplungen
- Rangierkupplung
StVZO-Ausrüstung
- EG-Übereinstimmungsbescheinigung Zugmaschine
Motor
- Unterdruck-Vorabscheider
- Vorwärmung Motor, Kraftstoff, Hydrauliköl (230v)
- Reversierlüfter
- Motor Deutz tcd 3.6 100kw/136 PS mit Dieselpartikelfilter
Schnellwechselplatte / Ladeanlage
- Laststabilisator (Schwingungsdämpfer)
- Schnellwechseleinrichtung hydraulisch, System Kramer
- Schnellwechseleinrichtung mechanisch, System Manitou
- Schnellwechseleinrichtung hydraulisch, System Manitou
- Schnellwechseleinrichtung hydraulisch, System Matbro / John Deere
- Schnellwechseleinrichtung hydraulisch, System jcb (Q-fit)
- Schnellwechseleinrichtung hydraulisch, System Volvo tpv
Hydraulik
- Druckentlastung 3. Steuerkreis
- Hydraulischer Steuerkreis vorne (elektrische Umschaltung)
- Kippzylindersperre
- Schaufelrückführautomatik (sra) inkl. Rüttelfunktion Kippzylinder
nur in Verbindung mit:
Steckdose für Frontanbaugeräte, 4-polig - Ölstandsüberwachung (Hydrauliköl)
Elektrik
- Steckdose für Frontanbaugeräte, 4-polig
Sicherheitsoptionen
-
Schutzgitter Frontscheibe, demontierbar (nicht für den öffentlichen Straßenverkehr zugelassen)
-
Unterbodenschutz
nur in Verbindung mit:
Abdeckung Antriebsstrang -
Abdeckung Antriebsstrang
-
Schmutzabstreifer Teleskoparm
-
Reifenpannenschutz
-
Feuerlöscher (2 kg)
-
Schutzmaßnahmen für Einsätze in aggressiven Medien
nur in Verbindung mit:
Abdeckung Antriebsstrang
Gleitlack Teleskoparm
Trockenschmierung Teleskoparm
Schmutzabstreifer Teleskoparm
Gleitlack Teleskoparm
Sonstiges
- Sonderlackierung einfarbig nach ral (graue Teile sind nicht mit eingeschlossen)
- Zentralschmieranlage (vollautomatisch)
nicht mit:
Schutzmaßnahmen für Einsatz in aggressiven Medien (Salz- undDüngemitteleinsatz) - Zentralschmieranlage (aggr. Medien)
- Werkzeugbox inkl. Werkzeugsatz
- Bereifung
- Telematic
- Gewährleistungsverlängerung
