Kramer
3610
Teleskoplader
| Einsatzgewicht | 7600 kg |
| Motorleistung | 100 / 136 (kW / PS) |
| Nutzlast | 3600 kg |
| Stapelhöhe | 9500 |

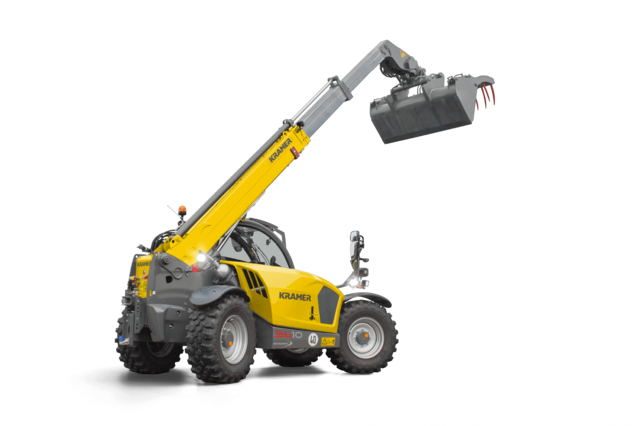

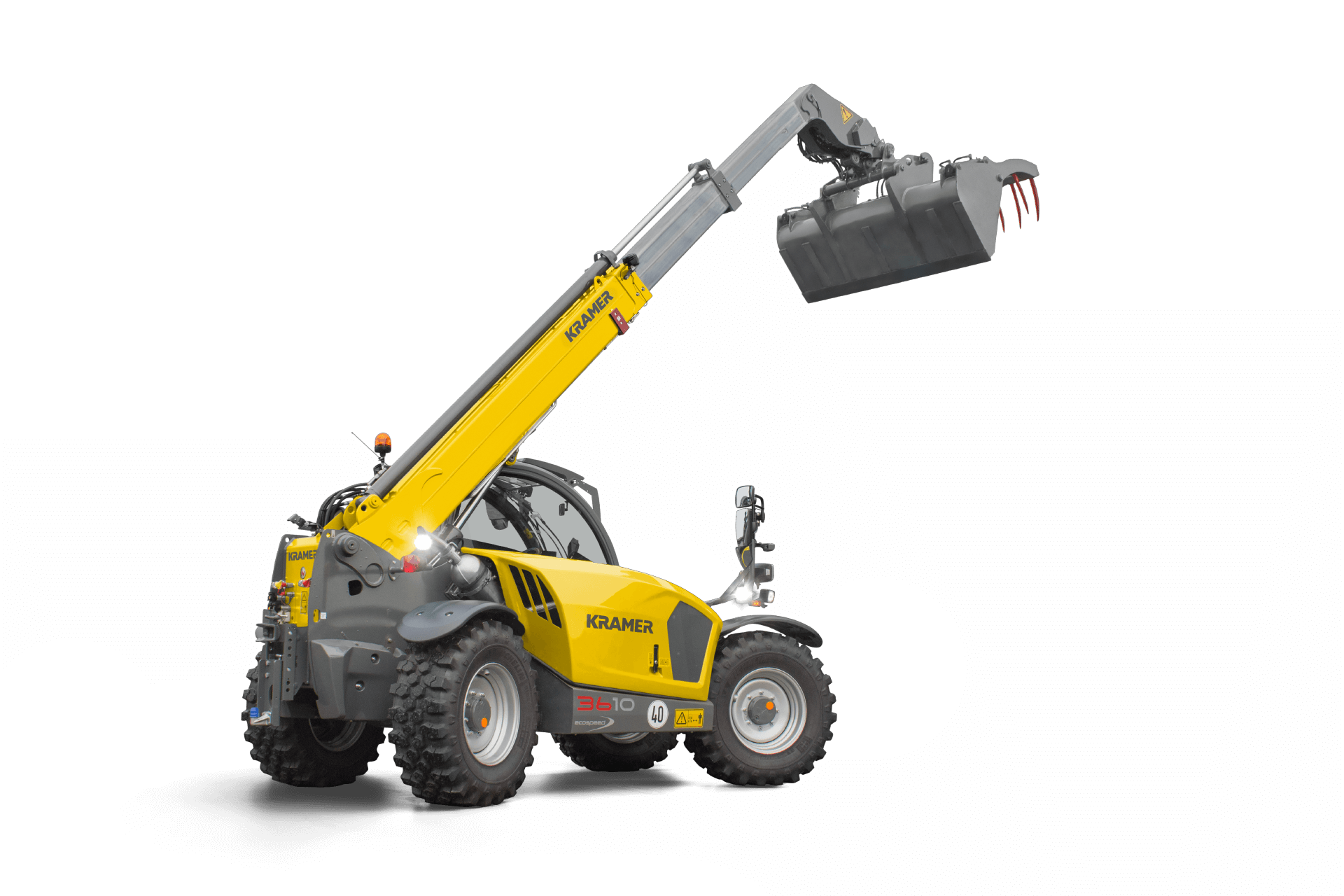

Der Kramer Teleskoplader 3610
Ein Held mit starkem Arm
Beschreibung

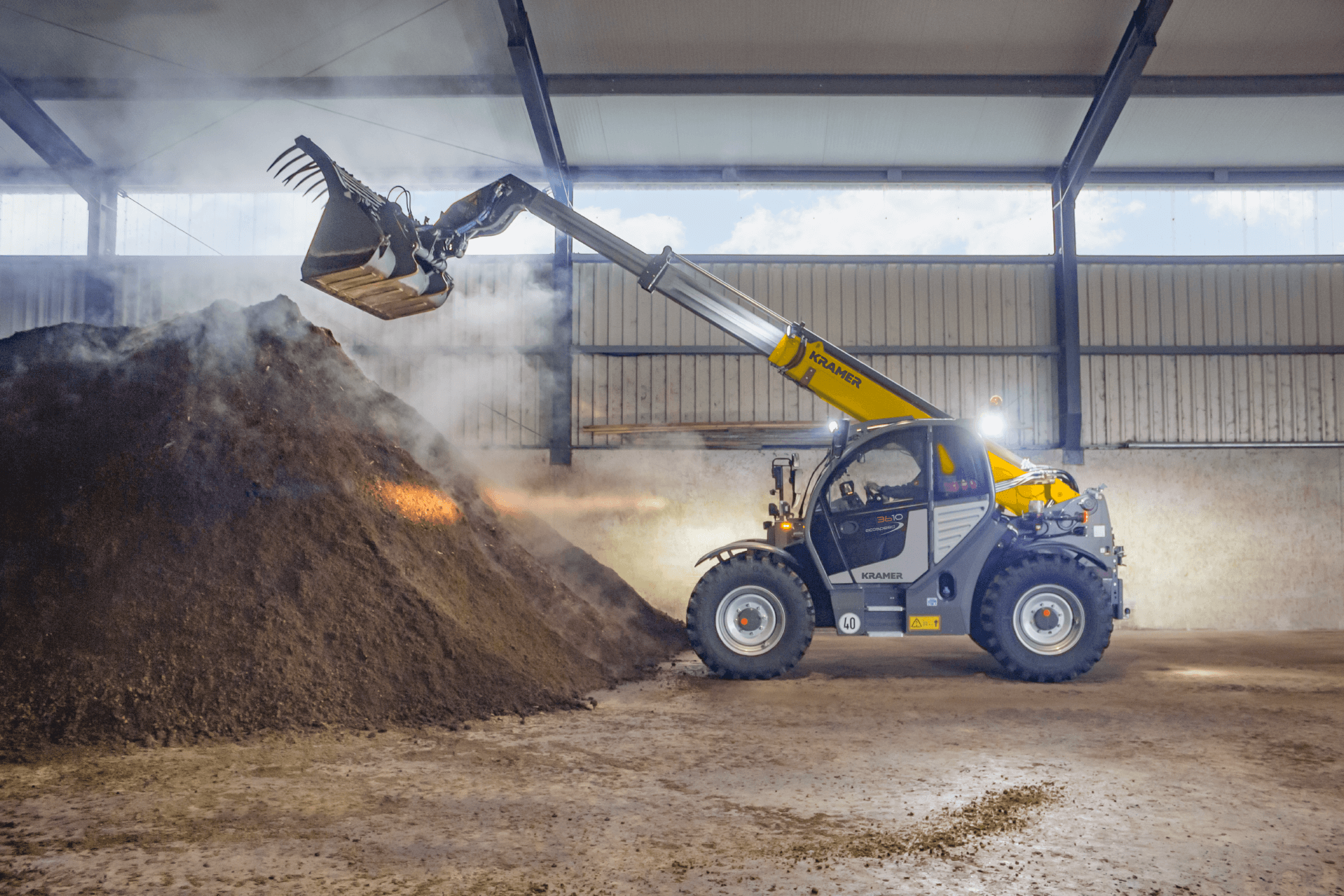

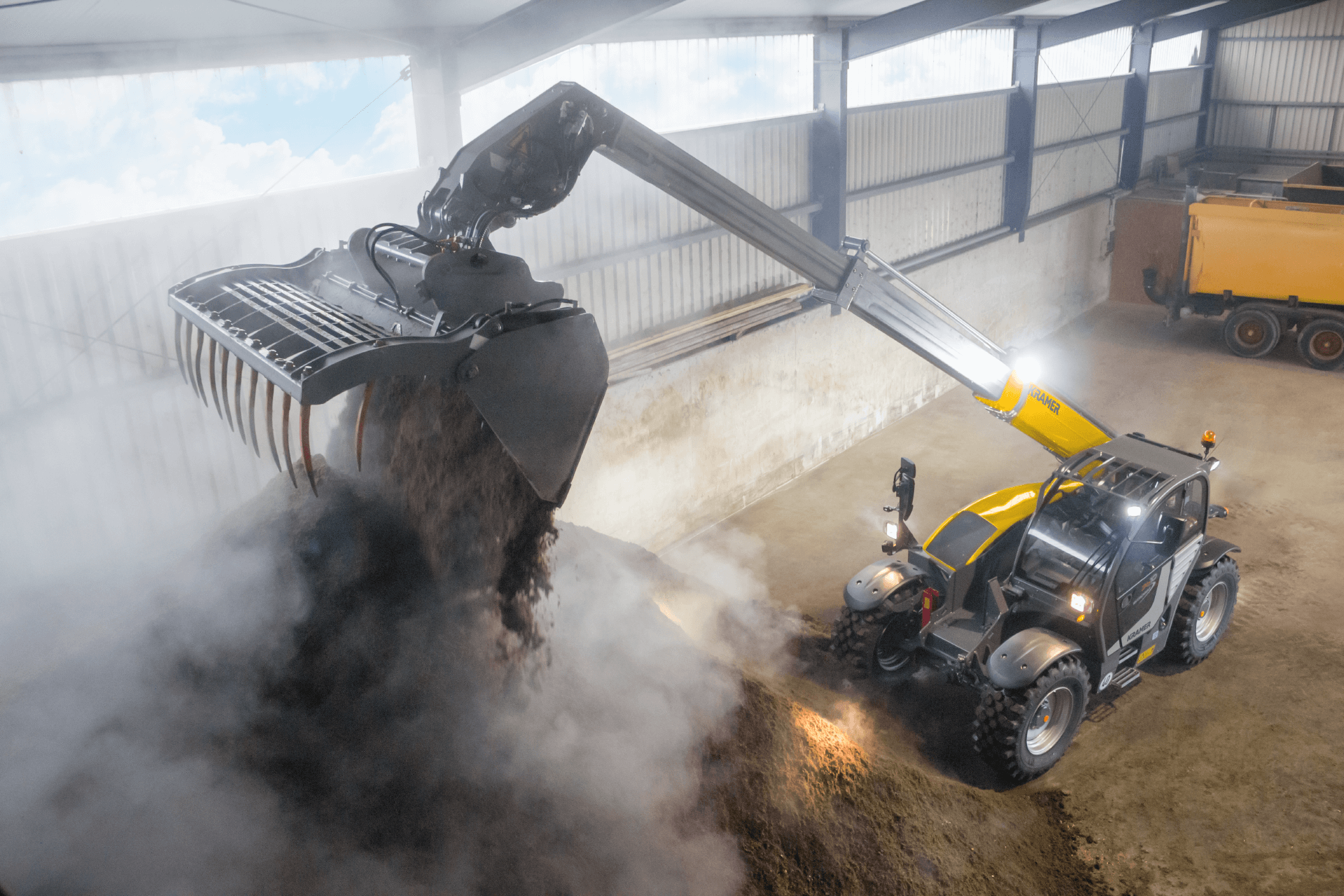

Mit einem Betriebsgewicht von 8.200 kg und den kompakten Abmessungen erreicht der 3610 eine maximale Stapelhöhe von 9,50 m und eine maximale Nutzlast von 3.600 kg. Der 3-teilige Ausleger sorgt für maximale Kompaktheit. Das Fahrzeug hat eine Länge von nur 5,03 m und ist 2,28 m breit. Damit zählt das Fahrzeug zur Klasse der „perfekten Allrounder“ für den vielseitigen Einsatz im Kramer Teleskopladerportfolio und ist vor allem im Recycling Bereich beliebt.
Highlights
- Kabinenhöhen: Bei der Standardkabine mit der serienmäßigen 24-Zoll Bereifung hat das Fahrzeug eine Gesamthöhe von nur 2,31 m. Alternativ steht optional eine um 18 cm erhöhte Kabine zur Verfügung
- Erhöhte Sicherheit: Smart Handling, ein intelligentes Überlastsystem, welches das Kippen der Maschine in Längsrichtung vermeidet
- Viel Fahrkomfort: Die Maschine ist mit einer Schaufelrückführautomatik ausgestattet, was die Bedienung stark erleichtert
- Equip-Care: Die serienmäßig verbaute Telematiklösung stellt alle Zahlen und Daten der Maschine auf einen Blick zur Verfügung
- Fahrantrieb: Der stufenlose hydrostatische Fahrantrieb ermöglicht feinfühliges Arbeiten und hohe Schubkräfte.
Besondere Eigenschaften
- Hervorragende Rundumsicht durch große Glasflächen und schmale Kabinenholme
- Panorama-Frontscheibe für eine optimale Sicht auf das Anbaugerät
- Schnelle Einarbeitung bei wechselnden Fahrern
- Erhöhte Sicherheit, da minimierte Verwechslungsgefahr von Schaltern
- Modellübergreifendes Bedienkonzept für einfache Handhabung des Fuhrparks
- Einfacher Zugang zum Motorraum durch die weitöffnende Motorhaube
- Optimale Erreichbarkeit aller wichtigen Komponenten zur Kontrolle der Füllstände
- Schnelle Umsetzung von Servicearbeiten durch stehend montierte Filter und zusätzliche Wartungsöffnungen
- Relevante Maschinendaten auf einen Blick auf dem Display zusammengefasst
- Bedienung und Einstellung der Maschinenparameter einfach und intuitiv über das Jog-Dial
- Jog-Dial Bedienung während der Fahrt möglich
- Entlastung des Fahrers durch teilautomatisierte Bewegung der Ladeanlage
- Erhöhte Sicherheit, da Vermeidung vom Kippen des Fahrzeugs in Längsrichtung
- Effizienzsteigerung durch Einstellung der Maschine auf die jeweiligen Arbeitsbedingungen
| Einsatzgewicht | 7600 kg |
| Motor | Deutz |
| Motorleistung | 100 / 136 (kW / PS) |
| Nachbehandlungssystem | DOC / DPF / SCR |
| Arbeitsdruck | 260 bar |
| Ölmenge | 140 l/min |
| Nutzlast | 3600 kg |
| Ausschütthöhe | 8760 |
| Stapelhöhe | 9500 |
| Breite | 2285 mm |
| Abmessungen (L/B/H) | 5030 / 2285 / 2310 - 2490 mm |
Serienausstattung
Kabine
- ROPS/FOPS-geprüfte, schallisolierte, schwingungsgedämpfte Komfortkabine mit 360 Grad Rundumsicht und Color-Vollverglasung
- Scheibenwischer vorn und hinten mit Intervallschaltung vorn, Blinker-Rückstellung
- Türschalter für Kabineninnenbeleuchtung, Türe geteilt, Türoberteil 180° in zwei Positionen ausstellbar
- Heckscheibe aufstellbar
- Teleskopierbare und in der Neigung verstellbare Lenksäule
- Hängende Pedale und herausnehmbare Fußmatte
- Mechanisch gefederter Komfortfahrersitz Grammer MSG85/721
- Elektronisch vorgesteuerter Multifunktions-Joystick mit integriertem Fahrtrichtungswahlschalter im Nachtdesign
- 7“ - LCD Farbdisplay zur Anzeige aller Fahrzeugfunktionen
- Jog Dial
- Farbig gekennzeichnete Schalter für Hydraulik-, Elektrik-, Fahr- und Sicherheitsfunktionen
- Heizung mit 3-stufigem Gebläse, 6 Luftauslassdüsen, 2 Defroster-Düsen
- 12 V-Steckdose, Flaschenhalter, Sonnenrollo
- 1 Halogen-Arbeitsscheinwerfer vorn, 1 Halogen-Arbeitsscheinwerfer hinten
- StVZO - Beleuchtung
- Automatischer Batterietrennschalter
- Rückfahrwarneinrichtung (akustisch)
Motor
- Grobmaschiger Kombikühler für Motorwasser, Hydrauliköl und Ladeluft
- Weit öffnende Motorhaube, Schauglas für Hydrauliköl und Kühlwasser
- Wartungsklappe zur einfachen Reinigung des Motorraums
Lenk- und Arbeitshdraulik
- 4 Lenkarten in Serie
- 3. Steuerkreis und Teleskopfunktion mit proportionaler Ansteuerung
- Dauerfunktion 3.Steuerkreis über Kippschalter zuschaltbar
- Ölmenge für 3. Steuerkreis und alle optionalen Steuerkreise über Drehpotentiometer einstellbar
- Überlast- und Fahrerassistenzsystem "Smart Handling" der zweiten Generation (Schaufel-, Stapel- und Manueller Modus)
- Prüfanschlüsse für Arbeitshydraulik und Fahrantrieb
Fahrantrieb- und Achsen
Stufenloses, hydrostatisches Getriebe mit auslastungsabhängiger, elektronischer Getriebesteuerung
Fahrzeugaufbau und Kinematik
- Zweiteiliger Teleskop-Innenarm mit synchronisiertem Aus- und Einschub
- Verwindungssteifer Stahlrahmen in Kastenprofilbauweise
- Teleskoparm durch 26 von außen einstellbare Gleitelemente geführt
- Endlagendämpfung in Teleskop-, Hub- und Kippzylinder
- Energieversorgung vorne (10-adrig)
Sonderausstattung
Kabine
- Rundumkennleuchte (gelb)
- Arbeitsscheinwerfer, 1 Stück zusätzlich vorne, 1 Stück zusätzlich hinten
- 2 Arbeitsscheinwerfer am Teleskoparm seitlich (Aussenrohr)
- Beleuchtungspaket (7 Arbeitsscheinwerfer zusätzlich - 1 x vorne, 1 x hinten, 1 x links, 2 x rechts, 2 x Aussenarm)
- LED Arbeitsscheinwerfer 2 x vorne, 2 x hinten - Entfall Serienarbeitsscheinwerfer
- LED Arbeitsscheinwerfer 2 x vorne, 2 x hinten - Entfall Serienarbeitsscheinwerfer
- Zusatzbeleuchtung Heck
- Luftgefederter Fahrersitz (MSG95AL/722)
- Luftgefederter Fahrersitz (MSG95AL/722) mit Sitzheizung
- Armlehne links
- Klimaanlage
- Staufach belüftet (bei Klimaanlage gekühlt)
- Hohe Kabine mit Heizung für optimierte Rundumsicht (+180mm)
- Innenspiegel inkl. Halterung für Mobiltelefon und USB Steckdose 2-fach
- Radiovorbereitung (Antenne, Lautsprecher)
- Radioanlage (Radio, Antenne, Lautsprecher)
- Sichtkamera vorne rechts (inkl. Zusatzmonitor)
- Rückfahrkamera (in Hauptbildschirm integriert)
- Kabinenscheibe rechts und hinten beheizbar
- Hohe Kabine mit Kabinenscheibe rechts und hinten beheizbar
- Aussenspiegel rechts elektrisch verstellbar inkl. Spiegelheizung mit Abschaltautomatik
- Kohlefilter für Kabinenluft
Fahrantrieb
- Hydrostat 30 km/h
- Ecospeed 40 km/h
- Ecospeed 40 km/h inkl. Smart Driving
- Langsamfahreinrichtung und Handgas
Anhängerkupplungen
- Rangierkupplung
Motor
- Unterdruck-Vorabscheider
- Reversierlüfter
- Vorwärmung Motor, Kraftstoff, Hydrauliköl (230V)
Schnellwechselplatten & Ladeanlage
Laststabilisator (Schwingungsdämpfer)
Schnellwechseleinrichtung mechanisch, System Kramer (Teleskoplader "groß") (Serie)
Schnellwechseleinrichtung hydraulisch, System Kramer (Teleskoplader "groß")
Sicherheit
- Mechanische Pendelachsperre
- Wegfahrsperre, im Zündschlüssel integriert
- Unterbodenschutznur in Verbindung mit:Abdeckung Antriebsstrang
- Abdeckung Antriebsstrang
- Feuerlöscher (2 kg)
- Schmutzabstreifer Teleskoparm
- Warnstreifen rot / weiss (nach DIN 30710)
- Schutzmaßnahmen für Einsatz in aggressiven Medien (Salz- und Düngemitteleinsatz)nur in Verbindung mit:Gleitlack Teleskoparm
- Schmutzabstreifer Teleskoparm
- Abdeckung Antriebsstrang
- Schutzgitter Frontscheibe, demontierbar (nicht für den öffentlichen Straßenverkehr zugelassen)
- Equip-Care Dual ID
Sonstiges
- Sonderlackierung einfarbig nach RAL (graue Teile sind nicht mit eingeschlossen) *
- Vorbereitung Zentralschmieranlage (Schmierleitung im Arm verlegt)
- Zentralschmieranlage (vollautomatisch)
- Gleitlack Teleskoparm
- Schmutzabstreifer Teleskoparm
- Abdeckung Antriebsstrang
- Gleitlack Teleskoparm
