Kramer
4209
Teleskoplader
| Einsatzgewicht | 9000 kg |
| Motorleistung | 100 / 136 (kW / PS) |
| Nutzlast | 4200 kg |
| Stapelhöhe | 8750 |

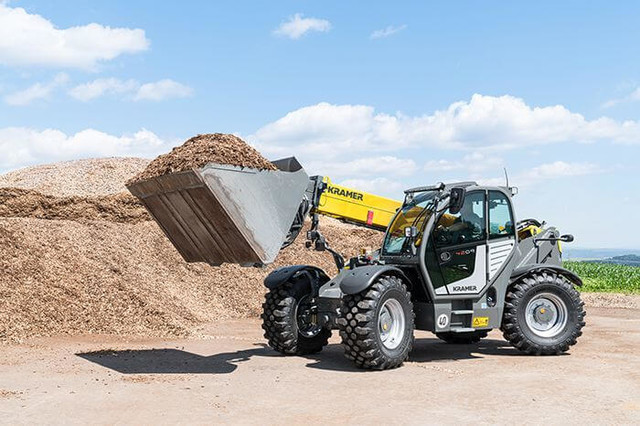

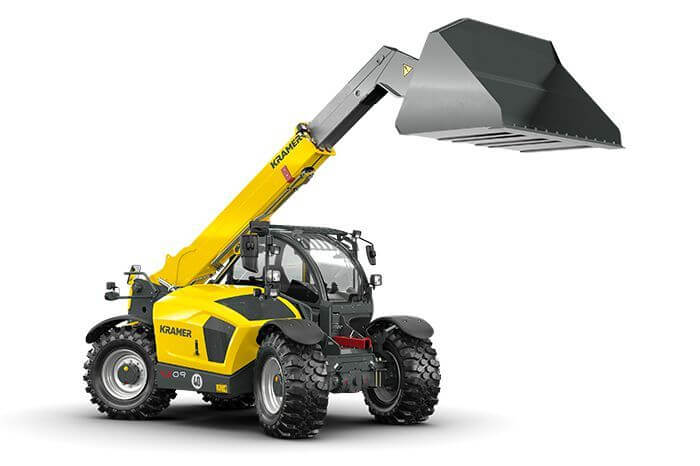

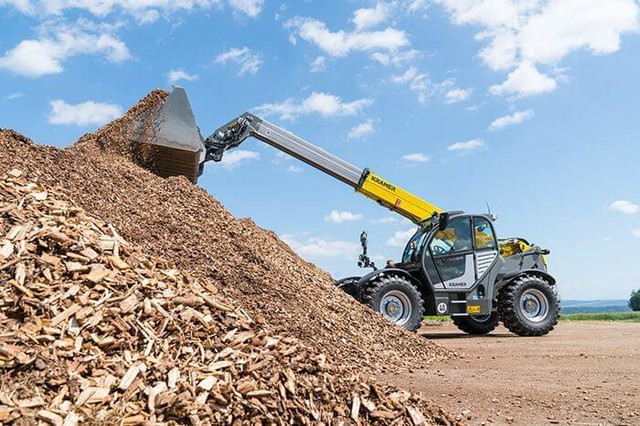

Der Kramer Teleskoplader 4209
Mehr Stapelhöhe für große Aufgaben
Beschreibung
Er zeichnet sich durch seine massive Bauweise aus und das bei einer Nutzlast von 4,2 t und einer Stapelhöhe von 9 m. Dank der langen Ladeanlage ist der Teleskoplader 4209 die ideale Maschine mit dem Plus an Reichweite. Die Serienausstattung des Kramer Teleskopladers ist bereits sehr umfangreich und umfasst beispielsweise neben dem ecospeed Getriebe auch die Smart Driving Funktion.
Highlights
- Differentialsperre: Die 100% zuschaltbare Differentialsperre ist serienmäßig verbaut, und sorgt für maximale Traktion unter allen Bedingungen
- Starke Bremsleistung: Dank der Lamellenbremsen in der Vorder- und Hinterachse. Die Feststellbremse wird automatisch bei Motorstop aktiviert und sorgt so für hohe Sicherheit
- Bedienkonzept: Farblich codierte Schalter und ein elektronisch vorgesteuerter All-in-one-Joystick sorgen für die intuitive Bedienung aller Funktionen
- Ladeanlage: In allen drei Funktionen ist die Endlagendämpfung integriert, die sowohl Ladungsverluste minimiert als auch die Bewegungsabläufe optimiert und die Maschine schont
- Langlebigkeit: Der verwindungssteife Rahmen in Kastenprofilbauweise mit seitlicher Abstützung für den Teleskoparm sorgt für maximale Langlebigkeit der Maschine
Besondere Eigenschaften
- Hervorragende Rundumsicht durch große Glasflächen und schmale Kabinenholme
- Panorama-Frontscheibe für eine optimale Sicht auf das Anbaugerät
- Schnelle Einarbeitung bei wechselnden Fahrern
- Erhöhte Sicherheit, da minimierte Verwechslungsgefahr von Schaltern
- Modellübergreifendes Bedienkonzept für einfache Handhabung des Fuhrparks
- Einfacher Zugang zum Motorraum durch die weitöffnende Motorhaube
- Optimale Erreichbarkeit aller wichtigen Komponenten zur Kontrolle der Füllstände
- Schnelle Umsetzung von Servicearbeiten durch stehend montierte Filter und zusätzliche Wartungsöffnungen
- Relevante Maschinendaten auf einen Blick auf dem Display zusammengefasst
- Bedienung und Einstellung der Maschinenparameter einfach und intuitiv über das Jog-Dial
- Jog-Dial Bedienung während der Fahrt möglich
- Entlastung des Fahrers durch teilautomatisierte Bewegung der Ladeanlage
- Erhöhte Sicherheit, da Vermeidung vom Kippen des Fahrzeugs in Längsrichtung
- Effizienzsteigerung durch Einstellung der Maschine auf die jeweiligen Arbeitsbedingungen
| Einsatzgewicht | 9000 kg |
| Motor | Deutz |
| Motorleistung | 100 / 136 (kW / PS) |
| Nachbehandlungssystem | DOC / DPF / SCR |
| Arbeitsdruck | 215 bar |
| Ölmenge | 140 l/min |
| Nutzlast | 4200 kg |
| Ausschütthöhe | 7997 |
| Stapelhöhe | 8750 |
| Breite | 2500 mm |
| Abmessungen (L/B/H) | 5600 / 2500 / 2570 mm |
Serienausstattung
Kabine
- rops/fops-geprüfte, schallisolierte, schwingungsgedämpfte Komfortkabine mit 360 Grad Rundumsicht und Color-Vollverglasung
- Scheibenwischer vorn und hinten mit Intervallschaltung vorn
- Blinker-Rückstellung
- Türschalter für Kabineninnenbeleuchtung
- Türe geteilt, Türoberteil 180° in zwei Positionen ausstellbar
- Heckscheibe aufstellbar
- Teleskopierbare und in der Neigung verstellbare Lenksäule
- Hängende Pedale und herausnehmbare Fußmatte
- Mechanisch gefederter Komfortfahrersitz
- Elektronisch vorgesteuerter Multifunktions-Joystick mit integriertem Fahrtrichtungswahlschalter im Nachtdesign
- 7“ - lcdFarbdisplay zur Anzeige aller Fahrzeugfunktionen
- Jog Dial
- Farbig gekennzeichnete Schalter für Hydraulik-, Elektrik-, Fahr- und Sicherheitsfunktionen
- Heizung mit 3-stufigem Gebläse, 6 Luftauslassdüsen, 2 Defroster-Düsen
- 12v-Steckdose
- Sonnenrollo
- 1 Halogen-Arbeitsscheinwerfer vorn, 1 Halogen-Arbeitsscheinwerfer hinten
- STVZO - Beleuchtung
- Automatischer Batterietrennschalter
Lenk- und Arbeitshydraulik
- 3. Steuerkreis und Teleskopfunktion mit proportionaler Ansteuerung
- Dauerfunktion 3.Steuerkreis über Kippschalter zuschaltbar
- Ölmenge für 3. Steuerkreis und alle optionalen Steuerkreise einstellbar
- Überlast- und Fahrerassistenzsystem "Smart-handling" der zweiten Generation (Schaufel-, Stapel- und Manueller Modus)
Motor
- Grobmaschiger Kombikühler für Motorwasser, Hydrauliköl und Ladeluft
- Weit öffnende Motorhaube, Schauglas für Hydrauliköl und Kühlwasser
Fahrantrieb und Achsen
- Stufenloses, hydrostatisches Ecospeed-Getriebe der neusten Generation mit auslastungsabhängiger, elektronischer Motor- mund Getriebesteuerung
Fahrzeugaufbau und Kinematik
- Verwindungssteifer Stahlrahmen in Kastenprofilbauweise und seitlicher Abstützung für den Teleskoparm
- Zwei abschließbare, in den Ballastgewichten integrierte Staufächer mit je 22 Liter Volumen
- Teleskoparm wird durch 13, von außen einstellbaren Gleitelementen geführt
- Endlagendämpfung in Teleskop-, Hub- und Kippzylinder
- Energieversorgung vorne (10-adrig)
Sonderausstattung
Kabine
- Rundumkennleuchte (gelb)
- Arbeitsscheinwerfer, 1 Stück zusätzlich vorne, 1 Stück zusätzlich hinten
- 2 Arbeitsscheinwerfer am Teleskoparm seitlich (Aussenrohr)
- Beleuchtungspaket (7 Arbeitsscheinwerfer zusätzlich - 1x vorne, 1x hinten,1x links, 2x rechts, 2x Aussenarm)
- Beleuchtungspaket LED (8 Arbeistscheinwerfer LED) - Entfall
- Serienarbeitsscheinwerfer
- Luftgefederter Komfort-Fahrersitz
- Sitzheizung
- Kabinenscheibe rechts und hinten beheizbar
- Wisch-Wasch Anlage rechte Seitenscheibe
- Aussenspiegel rechts elektrisch verstellbar inkl. Spiegelheizung mit Abschaltautomatik
- Innenspiegel inkl. Halterung für Mobiltelefon
- Klimaanlage
- Staufach belüftet (bei Klimaanlage gekühlt)
- Radiovorbereitung (Antenne, Lautsprecher)
- Radioanlage (Radio, Antenne, Lautsprecher)
- Kohlefilter für Kabinenluft
- Sichtkamera vorne rechts
- Rückfahrkamera
- Sichtkamera vorne rechts inklusive Rückfahrkamera
Fahrantrieb
- Ecospeed 30 km/h inkl. Smart Driving(Drosselung auf 20 km/h ab Werk möglich)
- Ecospeed pro 40 km/h inkl. Smart Driving (100cc)
- Langsamfahreinrichtung und Handgas
Anhängekupplungen
- Rangierkupplung
Ausrüstung für den Straßenverkehr
- Kennzeichenbeleuchtung inkl. Kennzeichenhalter vorne
Motor
- Unterdruck-Vorabscheider
- Vorwärmung Motor, Kraftstoff, Hydrauliköl (230v)
- Reversierlüfter
- Motor Deutz tcd 3.6 100kw/136 PS mit Dieselpartikelfilter
Schnellwechselplatten / Ladeanlage
- Laststabilisator (Schwingungsdämpfer)
- Schnellwechseleinrichtung hydraulisch, System Kramer
- Schnellwechseleinrichtung mechanisch, System Manitou
- Schnellwechseleinrichtung hydraulisch, System Manitou
- Schnellwechseleinrichtung hydraulisch, System jcb (Q-fit)
- Schnellwechseleinrichtung hydraulisch, System Volvo tpv
- Schnellwechseleinrichtung hydraulisch, System Matbro
Hydraulik
-
Druckentlastung 3. Steuerkreis
-
Arbeitshydraulik Load-Sensing 187 l/min
-
Hydraulischer Steuerkreis vorne (elektrische Umschaltung)
-
Kippzylindersperre
-
Schaufelrückführautomatik (sra) inkl. Rüttelfunktion Kippzylinder
nur in Verbindung mit:
Steckdose für Frontanbaugeräte, 4-polig -
Ölstandsüberwachung (Hydrauliköl)
Elektrik
- Steckdose für Frontanbaugeräte, 4-polig
Sicherheitsoptionen
-
Schutzgitter Frontscheibe, demontierbar(nicht für den öffentlichen Straßenverkehr zugelassen!)
-
Unterbodenschutz
nur in Verbindung mit:
Abdeckung Antriebsstrang -
Abdeckung Antriebsstrang
-
Feuerlöscher (2 kg)
-
Schmutzabstreifer Teleskoparm
-
Reifenpannenschutz
-
Schutzmaßnahmen für Einsatz in aggressiven Medien(Salz- und Düngemitteleinsatz)
nur in Verbindung mit:
Abdeckung Antriebsstrang
Gleitlack Teleskoparm
Schmutzabstreifer Teleskoparm -
Gleitlack Teleskoparm
Sonstiges
- Sonderlackierung einfarbig nach ral (graue Teile sind nicht miteingeschlossen)
- Zentralschmieranlage (vollautomatisch)
nicht mit:
Schutzmaßnahmen für Einsatz in aggressiven Medien (Salz- undDüngemitteleinsatz) - Zentralschmieranlage (aggr. Medien)
- Werkzeugsatz
- Bereifung
- Gewährleistungsverlängerungen
- Telematic
