Kramer
5509
Teleskoplader
| Einsatzgewicht | 10500 kg |
| Motorleistung | 115 / 156 (kW / PS) |
| Nutzlast | 5500 kg |
| Stapelhöhe | 8750 |

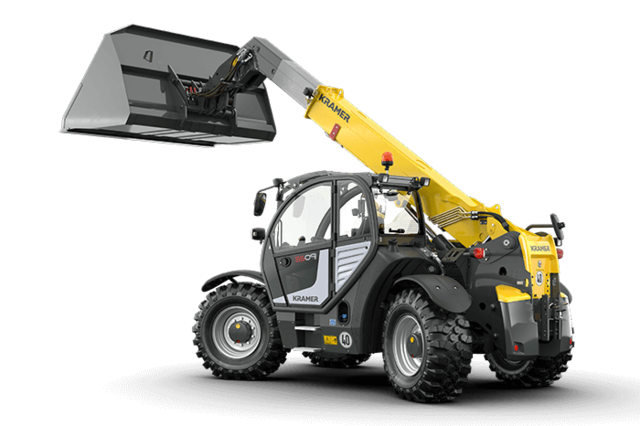

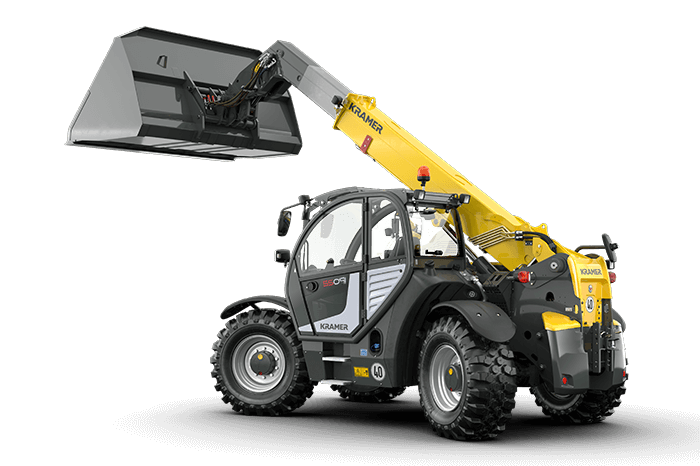

Der Kramer Teleskopradlader 5509
Für ihr tägliches Handwerk
Beschreibung
Eine Stapelhöhe von bis zu 9 m und eine Nutzlast von 5,5 t zeichnen den größten Kramer Teleskoplader 5509 aus. Um schwere Arbeiten effizient erledigen zu können, bietet der verbaute Deutz Motor ein hohes Drehmoment und das serienmäßig verbaute ecospeedPRO Getriebe sorgt für komfortables Arbeiten mit Fahrgeschwindigkeiten bis zu 40 km/h. Intelligente Assistenzsysteme garantieren dabei sichere und schnelle Arbeitszyklen.
Highlights
- Vier Lenkarten: Allrad-; Vorderachs-; Hundeganglenkung und der manuelle Hundegang - die richtige Lenkart für jede Anwendung
Schwerlastachsen: Sorgen für maximale Langlebigkeit des Fahrzeuges auch bei anspruchsvollen Einsätzen - Überladehöhe: Die teleskopierbare Ladeanlage ermöglicht eine Stapelhöhe von 8,75 m
- Motor: Leistungsstarke Deutz Motoren der EU Abgasstufe V mit einer Maximalleistung von 115 kW (156PS) und einer weit öffnenden Motorhaube für einfache Wartungen
- Hydraulik: Leistungsstarke Arbeitshydraulik mit Load Sensing und maximal 187 l/min sorgt für schnellste Arbeitsspiele
Besondere Eigenschaften
- Schnelle Einarbeitung bei wechselnden Fahrern
- Erhöhte Sicherheit, da minimierte Verwechslungsgefahr von Schaltern
- Modellübergreifendes Bedienkonzept für einfache Handhabung des Fuhrparks

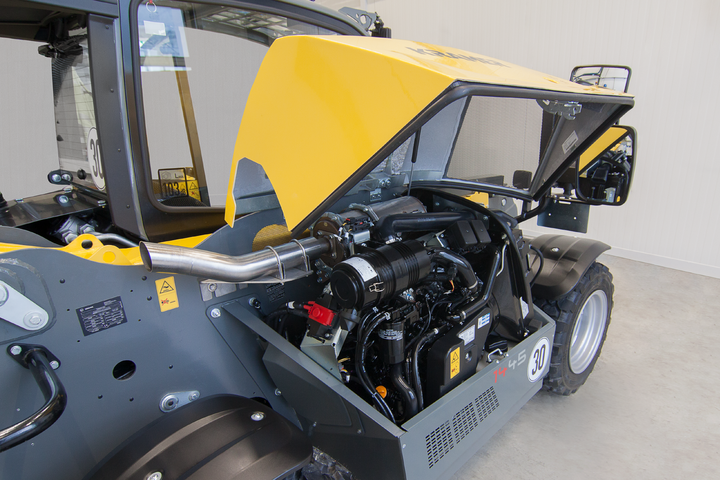

- Einfacher Zugang zum Motorraum durch die weitöffnende Motorhaube
- Optimale Erreichbarkeit aller wichtigen Komponenten zur Kontrolle der Füllstände
- Schnelle Umsetzung von Servicearbeiten durch stehend montierte Filter und zusätzliche Wartungsöffnungen
- Relevante Maschinendaten auf einen Blick auf dem Display zusammengefasst

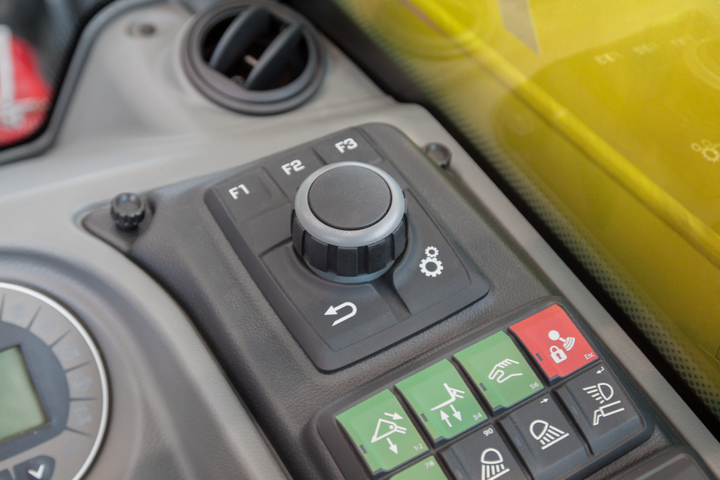

- Bedienung und Einstellung der Maschinenparameter einfach und intuitiv über das Jog-Dial
- Jog-Dial Bedienung während der Fahrt möglich
- Entlastung des Fahrers durch teilautomatisierte Bewegung der Ladeanlage
- Erhöhte Sicherheit, da Vermeidung vom Kippen des Fahrzeugs in Längsrichtung
- Effizienzsteigerung durch Einstellung der Maschine auf die jeweiligen Arbeitsbedingungen
| Einsatzgewicht | 10500 kg |
| Motor | Deutz |
| Motorleistung | 115 / 156 (kW / PS) |
| Nachbehandlungssystem | DOC / DPF / SCR |
| Kraftstoff | Diesel |
| Arbeitsdruck | 260 bar |
| Ölmenge | 187 l/min |
| Nutzlast | 5500 kg |
| Ausschütthöhe | 7997 |
| Stapelhöhe | 8750 |
| Breite | 2500 mm |
| Abmessungen (L/B/H) | 5600 / 2500 / 2570 mm |
Serienausstattung
Kabine

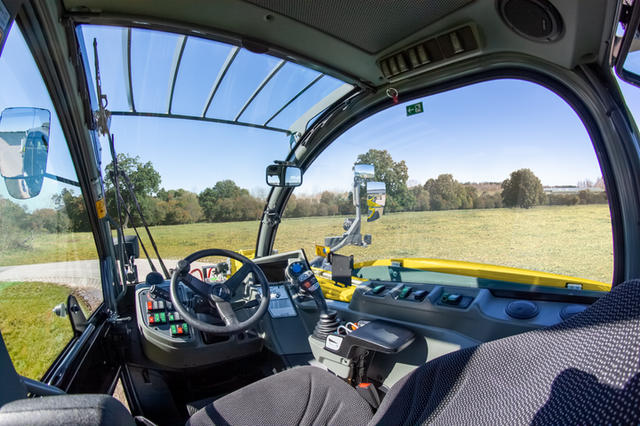

- rops/fops-geprüfte, schallisolierte, schwingungsgedämpfte Komfortkabine mit 360 Grad Rundumsicht und Color-Vollverglasung
- Scheibenwischer vorn und hinten mit Intervallschaltung vorn
- Blinker-Rückstellung
- Türschalter für Kabineninnenbeleuchtung
- Türe geteilt, Türoberteil 180° in zwei Positionen ausstellbar
- Heckscheibe aufstellbar
- Teleskopierbare und in der Neigung verstellbare Lenksäule
- Hängende Pedale und herausnehmbare Fußmatte
- Mechanisch gefederter Komfortfahrersitz Grammer msg85/722
- Elektronisch vorgesteuerter Multifunktions-Joystick mit integriertem Fahrtrichtungswahlschalter im Nachtdesign

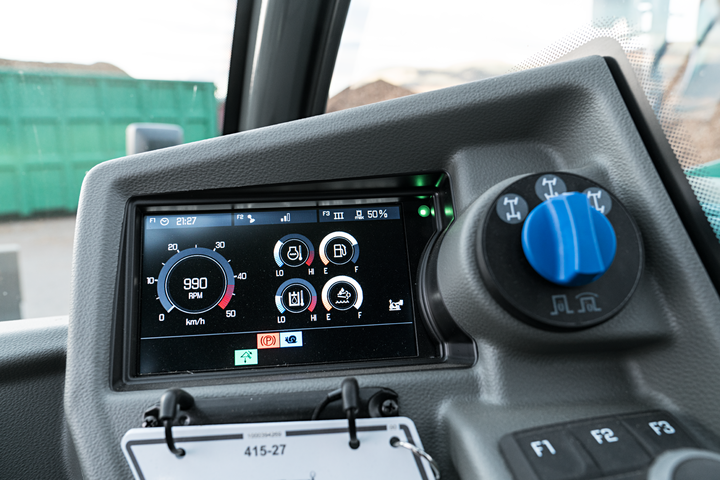

- 7“ - lcd Farbdisplay zur Anzeige aller Fahrzeugfunktionen
- Jog Dial
- Farbig gekennzeichnete Schalter für Hydraulik-, Elektrik-, Fahr- und Sicherheitsfunktionen
- Heizung mit 3-stufigem Gebläse, 6 Luftauslassdüsen, 2 Defroster-Düsen
- 12 V-Steckdose
- Sonnenrollo
- 1 Halogen-Arbeitsscheinwerfer vorn, 1 Halogen-Arbeitsscheinwerfer hinten
- STVZO - Beleuchtung, automatischer Batterietrennschalter
Lenk- und Arbeitshydraulik
- 3. Steuerkreis und Teleskopfunktion mit proportionaler Ansteuerung
- Dauerfunktion 3.Steuerkreis über Kippschalter zuschaltbar
- Ölmenge für 3. Steuerkreis und alle optionalen Steuerkreise einstellbar

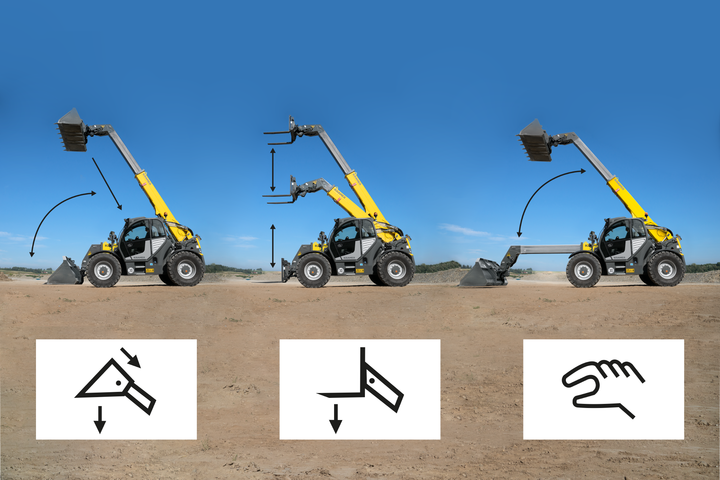

- Überlast- und Fahrerassistenzsystem "Smart-handling" der zweiten Generation (Schaufel-, Stapel- und Manueller Modus)
Motor
- Grobmaschiger Kombikühler für Motorwasser, Hydrauliköl und Ladeluft
- Weit öffnende Motorhaube, Schauglas für Hydrauliköl und Kühlwasser
Fahrantrieb und Achsen
- Stufenloses, hydrostatisches Ecospeed-Getriebe der neusten Generation mit auslastungsabhängiger, elektronischer Motor- und Getriebesteuerung
Fahrzeugaufbau und Kinematik
- Verwindungssteifer Stahlrahmen in Kastenprofilbauweise und seitlicher Abstützung für den Teleskoparm
- Zwei abschließbare, in den Ballastgewichten integrierte Staufächer mit je 22 Liter Volumen
- Teleskoparm wird durch 13, von außen einstellbaren Gleitelementen geführt
- Endlagendämpfung in Teleskop-, Hub- und Kippzylinder
- Energieversorgung vorne (10-adrig)
Sonderausstattung
Kabine
- Rundumkennleuchte (gelb)
- Arbeitsscheinwerfer, 1 Stück zusätzlich vorne, 1 Stück zusätzlich hinten
- 2 Arbeitsscheinwerfer am TL-Arm seitlich (Aussenrohr)
- Rundumbeleuchtung (7 Arbeitsscheinwerfer zusätzlich - 1 x vorne, 1 x hinten, 1 x links, 2 x rechts, 2 x Aussenarm)
- Rundumbeleuchtung (8 Arbeistscheinwerfer LED) - Entfall Serienarbeitsscheinwerfer
- Luftgefederter Komfort-Fahrersitz
- Sitzheizung
- Kabinenscheibe rechts und hinten beheizbar
- Wisch-Wasch Anlage rechte Seitenscheibe
- Aussenspiegel rechts elektrisch verstellbar inkl. Spiegelheizung mit Abschaltautomatik
- Klimaanlage
- Staufach belüftet (bei Klimaanlage gekühlt)
- Radiovorbereitung (Antenne, Lautsprecher)
- Radioanlage (Radio, Antenne, Lautsprecher)
- Kohlefilter für Kabinenluft
- Sichtkamera vorne rechts
- Rückfahrkamera
- Sichtkamera vorne rechts + Rückfahrkamera
Fahrantrieb / Lenkung
- Ecospeed 30 km/h
- Ecospeed 40 km/h
- Laststabilisator (Schwingungsdämpfer)
- Langsamfahreinrichtung und Handgas
Anhängekupplungen
- Rangierkupplung
StVZO-Ausrüstung
- Kennzeichenbeleuchtung inkl. Kennzeichenhalter vorne
Motor
- Unterdruck - Vorascheider
- Lüftermotor reversierbar
- Vorwärmung Motor, Kraftstoff, Hydrauliköl (230v)
Schnellwechselplatte / Ladeanlage
- Laststabilisator (Schwingungsdämpfer)
- Schnellwechseleinrichtung mech. System Kramer
- Schnellwechseleinrichtung hydr., System Kramer
- Schnellwechseleinrichtung mechanisch, System Manitou
- Schnellwechseleinrichtung hydr., System jcb(Q-fit)
- Schnellwechseleinrichtung hydr., System Volo tpv
- Schnellwechseleinrichtung hydr., System Matbro
Hydraulik
- Druckentlastung 3. Steuerkreis am Schnellwechsler
- Hydraulischer Steuerkreis vorne (elektrische Umschaltung)
- Kippzylindersperre
- Schaufelrückführautomatik (sra) inkl. Rüttelfunktion Kippzylinder
- Füllung der Hydraulikanlage mit umweltfreundlichem Hydrauliköl; panolin Synt46
- Ölstandüberwachung (Hydrauliköl)
Elektrik
- Steckdose für Frontanbaugeräte, 4-polig
Sicherheitsoptionen
- Schutzgitter Frontscheibe, demontierbar (nicht für den öffentlichen Straßenverkehr zugelassen!)
- Unterbodenschutz
- Abdeckung Antriebsstrang
- Feuerlöscher (2 kg)
- Schmutzabstreifer Teleskoparm
- Reifenpannenschutz
- Schutzmaßnahmen für Einsatz in aggressiven Medien (Salz- und Düngemitteleinsatz)
- Trockenschmierung Teleskoparm
Sonstiges
- Sonderlackierung – anstelle Kramer-Gelb, einfarbig nach ral
- Zentralschmieranlage (vollautomatisch)
- Zentralschmieranlage (aggr. Medien)
- Werkzeugsatz
- Gewährleistungsverlängerungen
